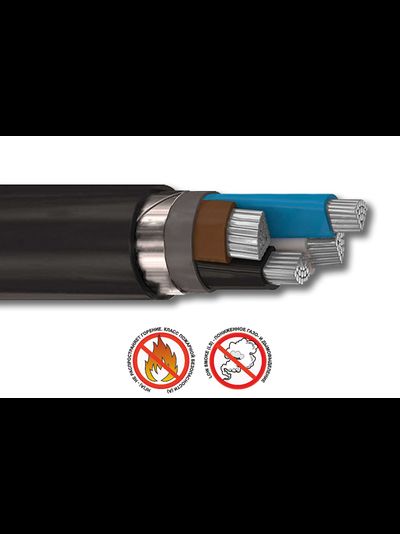

Кабель силовой с алюминиевой токопроводящей жилой с изоляцией из сшитого полиэтилена, оболочкой из поливинилхлорида (ПВХ), не распространяющий горение, с низким дымо- и газовыделением, бронированный стальными оцинкованными лентами, на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
Кабель силовой с алюминиевой токопроводящей жилой с изоляцией из сшитого полиэтилена, оболочкой из поливинилхлорида (ПВХ), не распространяющий горение, с низким дымо- и газовыделением, бронированный стальными оцинкованными лентами, на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
-
Описание
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из сшитого полиэтилена.
Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма и газа.
Броня - стальные оцинкованные ленты
Оболочка – из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма и газа.
.
Характеристики:
Диапазон температур эксплуатации от -50°С до 50°С Температура при прокладке и монтаже кабелей без предварительного подогрева не ниже -15˚С Допустимый радиус изгиба одножильных кабелей не менее 10 наружных диаметров Допустимый радиус изгиба многожильных кабелей не менее 7,5 наружных диаметров Допустимые усилия при тяжении кабелей по трассе прокладки не более 50 Н/мм2 Требования пожарной безопасности не распространяют горение при групповой прокладке Дымообразование при горении и тлении кабеля в испытательной камере снижение светопроницаемости не более, чем на 50% Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С Максимально допустимая температура нагрева жил при токах короткого замыкания не более 250°С Продолжительность короткого замыкания не более 5 секунд Допустимая температура нагрева жил кабелей в режиме перегрузки не более 130°С Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для групповой прокладки с учетом объема горючей нагрузки кабелей во внутренних электроустановках, а также зданиях, сооружениях и закрытых кабельных сооружениях.
Допускается применение кабелей для прокладки в земле (в траншеях).
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.2.2.
-
Документы
Сертификат соответствия силовой кабель.pdf187.8 кб, 11 сентября в 12:02
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из сшитого полиэтилена.
Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма и газа.
Броня - стальные оцинкованные ленты
Оболочка – из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма и газа.
.
Характеристики:
| Диапазон температур эксплуатации | от -50°С до 50°С |
| Температура при прокладке и монтаже кабелей без предварительного подогрева | не ниже -15˚С |
| Допустимый радиус изгиба одножильных кабелей | не менее 10 наружных диаметров |
| Допустимый радиус изгиба многожильных кабелей | не менее 7,5 наружных диаметров |
| Допустимые усилия при тяжении кабелей по трассе прокладки | не более 50 Н/мм2 |
| Требования пожарной безопасности | не распространяют горение при групповой прокладке |
| Дымообразование при горении и тлении кабеля в испытательной камере |
снижение светопроницаемости не более, чем на 50% |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | не более 70°С |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | не более 250°С |
| Продолжительность короткого замыкания | не более 5 секунд |
| Допустимая температура нагрева жил кабелей в режиме перегрузки | не более 130°С |
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для групповой прокладки с учетом объема горючей нагрузки кабелей во внутренних электроустановках, а также зданиях, сооружениях и закрытых кабельных сооружениях.
Допускается применение кабелей для прокладки в земле (в траншеях).
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.2.2.
