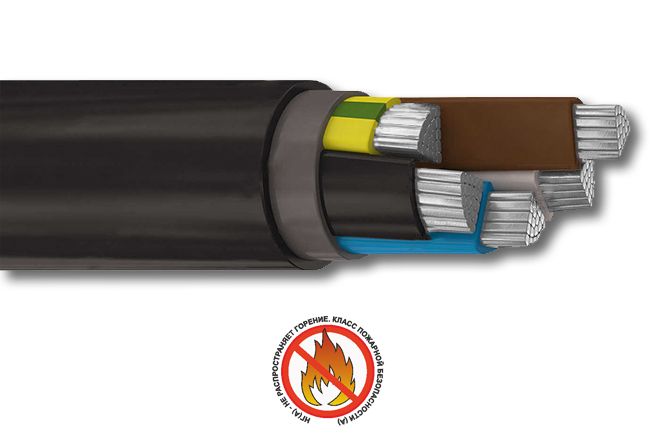

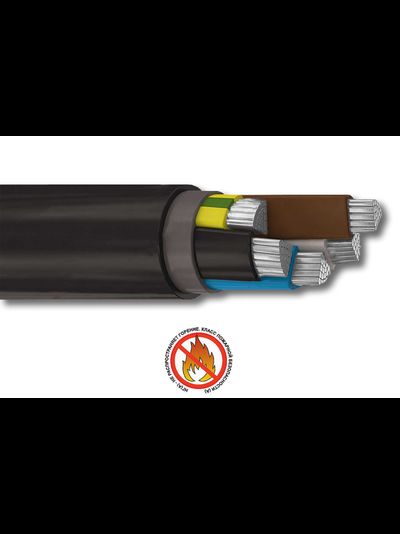

Кабель силовой с алюминиевой токопроводящей жилой с изоляцией и оболочкой из поливинилхлорида (ПВХ) не распространяющей горение при групповой прокладке на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
Кабель силовой с алюминиевой токопроводящей жилой с изоляцией и оболочкой из поливинилхлорида (ПВХ) не распространяющей горение при групповой прокладке на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
-
Описание
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из поливинилxлоридного пластиката пониженной горючести
Внутренняя оболочка – из поливинилхлоридного пластиката пониженной горючести.
Оболочка – из поливинилхлоридного пластиката пониженной горючести.
Характеристики:
Диапазон температур эксплуатации от -50°С до 50°С Температура при прокладке и монтаже кабелей без предварительного подогрева не ниже -15˚С Допустимый радиус изгиба одножильных кабелей не менее 10 наружных диаметров Допустимый радиус изгиба многожильных кабелей не менее 7,5 наружных диаметров Допустимые усилия при тяжении кабелей по трассе прокладки не более 50 Н/мм2 Требования пожарной безопасности не распространяют горение при групповой прокладке Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С Продолжительность короткого замыкания не более 5 секунд Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С Предельная температура нагрева жил по условиям не возгорания при коротком замыкании не более 350°С Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.5.4
-
Документы
Сертификат соответствия силовой кабель.pdf187.8 кб, 10 сентября в 16:19
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из поливинилxлоридного пластиката пониженной горючести
Внутренняя оболочка – из поливинилхлоридного пластиката пониженной горючести.
Оболочка – из поливинилхлоридного пластиката пониженной горючести.
Характеристики:
| Диапазон температур эксплуатации | от -50°С до 50°С |
| Температура при прокладке и монтаже кабелей без предварительного подогрева | не ниже -15˚С |
| Допустимый радиус изгиба одножильных кабелей | не менее 10 наружных диаметров |
| Допустимый радиус изгиба многожильных кабелей | не менее 7,5 наружных диаметров |
| Допустимые усилия при тяжении кабелей по трассе прокладки | не более 50 Н/мм2 |
| Требования пожарной безопасности | не распространяют горение при групповой прокладке |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | не более 70°С |
| Продолжительность короткого замыкания | не более 5 секунд |
| Допустимая температура нагрева жил кабелей в режиме перегрузки | не более 90°С |
| Предельная температура нагрева жил по условиям не возгорания при коротком замыкании | не более 350°С |
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.5.4
