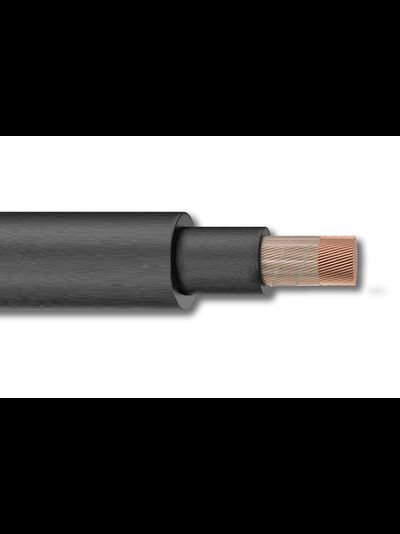

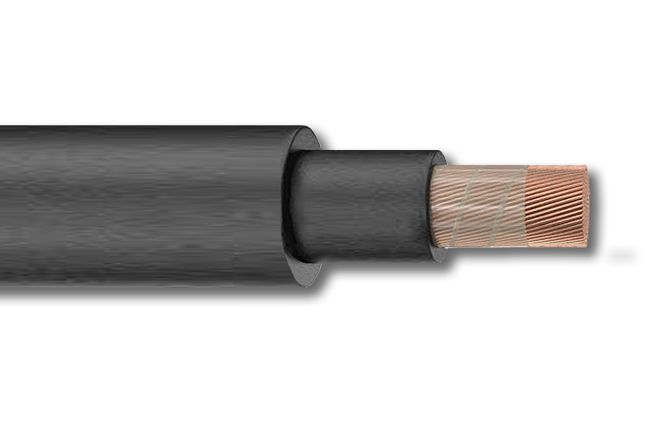

Кабель силовой гибкий с медной токопроводящей жилой с изоляцией и оболочкой из термоэластопласта.
ТУ 27.32.13-003-00958111-2017
Номинальное напряжение кабелей U0/U: 0,66/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 240 мм2.
Кабель силовой гибкий с медной токопроводящей жилой с изоляцией и оболочкой из термоэластопласта.
ТУ 27.32.13-003-00958111-2017
Номинальное напряжение кабелей U0/U: 0,66/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 240 мм2.
-
Описание
Общие требования:
Кабели изготавливаются соответствии с требованиями технических условий ТУ 27.32.13-003-00958111-2017
Климатическое исполнение У, ХЛ, категории размещений 1,2,3 по ГОСТ 15150-69.
Область применения
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или на постоянное номинальное напряжение 1000 В.
Конструкция
Токопроводящая жила - медная, многопроволочная, круглая 5 класса по ГОСТ 22483.
Изоляция - из термоэластопласта
Оболочка – из термоэластопласта
Характеристики:
Диапазон температур эксплуатации от -40°С до +50°С Температура при прокладке и монтаже кабелей без предварительного подогрева не ниже -40˚С Допустимый радиус изгиба не менее 8 наружных диаметров Допустимые усилия при тяжении кабелей по трассе прокладки не более 19,6 Н (2,0 кгс) на 1мм² суммарного сечения всех жил Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 75°С Класс пожарной опасности по ГОСТ 31565-2012:
О1.8.2.5.4
-
Документы
Сертификат соответствия КГТП.pdf4 Мб, 10 сентября в 13:27
Общие требования:
Кабели изготавливаются соответствии с требованиями технических условий ТУ 27.32.13-003-00958111-2017
Климатическое исполнение У, ХЛ, категории размещений 1,2,3 по ГОСТ 15150-69.
Область применения
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или на постоянное номинальное напряжение 1000 В.
Конструкция
Токопроводящая жила - медная, многопроволочная, круглая 5 класса по ГОСТ 22483.
Изоляция - из термоэластопласта
Оболочка – из термоэластопласта
Характеристики:
| Диапазон температур эксплуатации | от -40°С до +50°С |
| Температура при прокладке и монтаже кабелей без предварительного подогрева | не ниже -40˚С |
| Допустимый радиус изгиба | не менее 8 наружных диаметров |
| Допустимые усилия при тяжении кабелей по трассе прокладки | не более 19,6 Н (2,0 кгс) на 1мм² суммарного сечения всех жил |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | не более 75°С |
Класс пожарной опасности по ГОСТ 31565-2012:
О1.8.2.5.4
