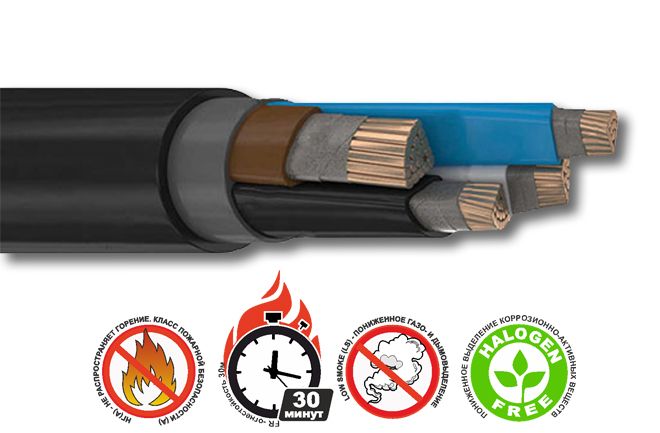

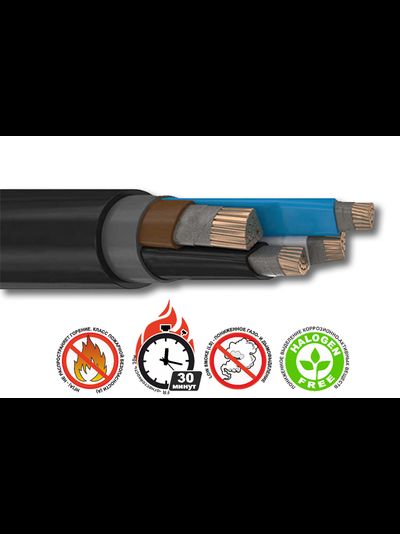

Кабель силовой огнестойкий с медной токопроводящей жилой с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горения при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении, на напряжение 0,66-1кВ
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
Кабель силовой огнестойкий с медной токопроводящей жилой с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горения при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении, на напряжение 0,66-1кВ
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
-
Описание
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 27.32.13-006-00958111-20.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Термический барьер – обмотка из слюдосодержащих лент.
Изоляция - из полимерной композиции, не содержащей галогенов.
Внутренняя оболочка – из полимерной композиции, не содержащей галогенов.
Оболочка – из полимерной композиции, не содержащей галогенов.
.
Характеристики:
Диапазон температур эксплуатации от -50°С до 50°С Температура при прокладке и монтаже кабелей без предварительного подогрева не ниже -15˚С Допустимый радиус изгиба одножильных кабелей не менее 10 наружных диаметров Допустимый радиус изгиба многожильных кабелей не менее 7,5 наружных диаметров Допустимые усилия при тяжении кабелей по трассе прокладки не более 50 Н/мм2 Требования пожарной безопасности не распространяют горение при групповой прокладке Дымообразование при горении и тлении кабеля в испытательной камере снижение светопроницаемости не более, чем на 40% Огнестойкость кабелей не менее 30 минут Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160°С Продолжительность короткого замыкания не более 5 секунд Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С Предельная температура нагрева жил по условиям не возгорания при коротком замыкании не более 400°С Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.1.2.1
-
Документы
Сертификат соотвествия ПвПг ППГ.pdf3.7 Мб, 10 сентября в 12:16
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 27.32.13-006-00958111-20.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Термический барьер – обмотка из слюдосодержащих лент.
Изоляция - из полимерной композиции, не содержащей галогенов.
Внутренняя оболочка – из полимерной композиции, не содержащей галогенов.
Оболочка – из полимерной композиции, не содержащей галогенов.
.
Характеристики:
| Диапазон температур эксплуатации | от -50°С до 50°С |
| Температура при прокладке и монтаже кабелей без предварительного подогрева | не ниже -15˚С |
| Допустимый радиус изгиба одножильных кабелей | не менее 10 наружных диаметров |
| Допустимый радиус изгиба многожильных кабелей | не менее 7,5 наружных диаметров |
| Допустимые усилия при тяжении кабелей по трассе прокладки | не более 50 Н/мм2 |
| Требования пожарной безопасности | не распространяют горение при групповой прокладке |
| Дымообразование при горении и тлении кабеля в испытательной камере |
снижение светопроницаемости не более, чем на 40% |
| Огнестойкость кабелей | не менее 30 минут |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | не более 70°С |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | не более 160°С |
| Продолжительность короткого замыкания | не более 5 секунд |
| Допустимая температура нагрева жил кабелей в режиме перегрузки | не более 90°С |
| Предельная температура нагрева жил по условиям не возгорания при коротком замыкании | не более 400°С |
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.1.2.1
