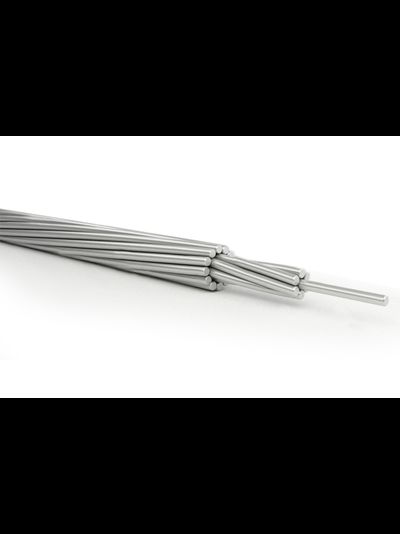

Провод А

Провод алюминиевый неизолированный, скрученный из круглых проволок, предназначенный для передачи электрической энергии в воздушных линиях электропередачи.

Изготавливается в соответствии с ГОСТ 839-2019

Провода А используют для монтажа воздушных электросетей во всех климатических зонах, кроме тропической. Жила изготавливается из скрутки алюминиевых проволок. Изоляция у провода полностью отсутствует.

Изготавливается в соответствии с ГОСТ 839-2019

Описание

Преимущественная область применения.

На суше в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более150 мг/м2-сут (0,19 мг/м3) климатического исполнения УХЛ по ГОСТ 15150.

Конструкция

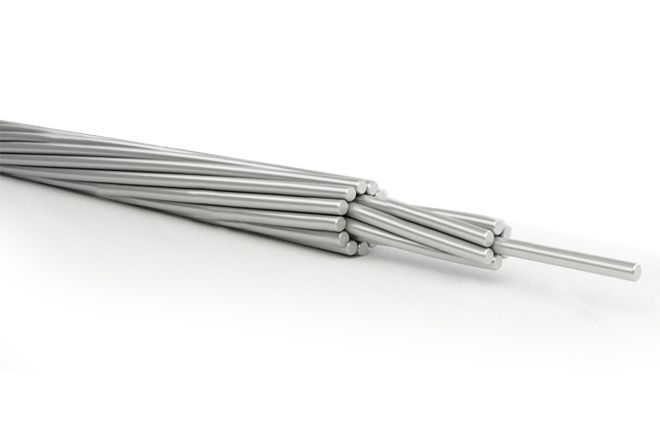

Провод А состоит из скрученных между собой круглых алюминиевых проволок.

Таблица 1. Число и номинальные диаметры проволок, число повивов проволок в проводе и строительная длина

Номинальное сечение провода, мм2	Число проволок	Номинальный диаметр проволок в повиве, мм	Число повивов	Строительная длина, м
16	7	1,70	1	4500
25	7	2,13	1	4000
35	7	2,50	1	4000
50	7	3,00	1	3500
70	7	3,55	1	2500
95	7	4,10	1	2000
120	19	2,80	2	1500
150	19	3,15	2	1250
185	19	3,50	2	1000
240	19	4,00	2	1000
300	37	3,15	3	1000
350	37	3,45	3	1000
400	37	3,66	3	1000
450	37	3,90	3	1000
500	37	4,15	3	1000
550	61	3,37	4	1000
600	61	3,50	4	800
650	61	3,66	4	800
700	61	3,80	4	800
750	61	3,95	4	800

Таблица 2. Расчетные параметры провода А

Номинальное сечение провода, мм2	Сечение, мм2	Диаметр провода, мм	Электрическое сопротивление 1км провода постоянному току при 200С, Ом не более	Разрывное усилие провода, Н, не менее	Масса 1км провода, кг
16	15,9	5,10	1,8007	3021	43
25	24,9	6,40	1,1498	4500	68
35	34,3	7,50	0,8347	5913	94
50	49,5	9,00	0,5784	8198	135
70	69,3	10,70	0,4131	11288	189
95	92,4	12,30	0,3114	14784	252
120	117,0	14,00	0,2459	19890	321
150	148,0	15,80	0,1944	24420	406
185	182,8	17,50	0,1574	29832	502
240	238,7	20,00	0,1205	38192	655
300	288,3	22,10	0,1000	47569	794
350	345,8	24,20	0,0833	57057	952
400	389,2	25,60	0,0740	63420	1072
450	449,1	27,30	0,0642	71856	1206
500	500,4	29,10	0,0576	80000	1378
550	544,0	30,30	0,0529	89760	1500
600	586,8	31,50	0,0491	95632	1618
650	641,7	32,90	0,0450	104575	1771
700	691,7	34,20	0,0417	112725	1902
750	747,4	35,60	0,0386	119584	2062
