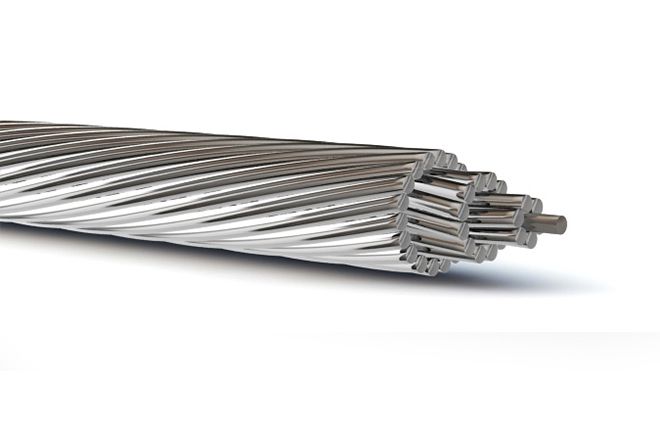

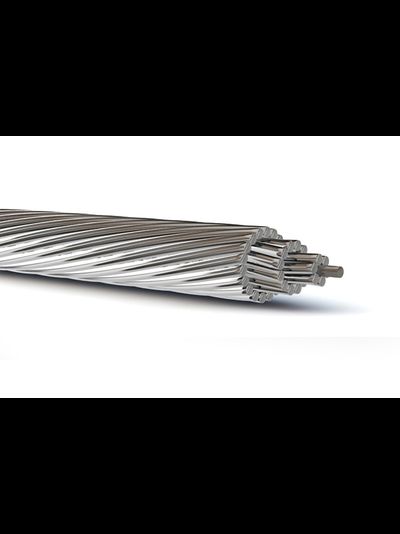

Провод АС

Провод сталеалюминиевый неизолированный, предназначенный для передачи электрической энергии в воздушных линиях электропередачи.

Изготавливается в соответствии с ГОСТ 839-2019

Провод состоит из стального сердечника, выполненного из стальных оцинкованных проволок нормальной прочности, и токопроводящей части из алюминиевых проволок.

Изготавливается в соответствии с ГОСТ 839-2019

Описание

Преимущественная область применения.

На суше в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2 сут (0,19 мг/м3) климатического исполнения УХЛ по ГОСТ 15150.

В условное обозначение сталеалюминиевых проводов входит слово «Провод», далее приводят марку провода в условном обозначении, два числа, указывающие: до знака косая линейка «/» — номинальное сечение ТПЧ (мм2), после знака «/» — номинальное сечение сердечника (мм2).

Пример обозначения: Провод марки АС, с токопроводящей частью номинальным сечением 150 мм2 и сердечником из стальных оцинкованных проволок 1-й группы номинальным сечением 34 мм2: Провод АС 150/34

Расчетные параметры провода АС

Номинальное сечение, мм2	Диаметр провода, мм	Электрическое сопротивление 1км провода постоянному току при 200С, Ом не более	Разрывное усилие провода, Н, не менее	Масса 1км провода, кг	Строительная длина, м
16/2,7	5,6	1,7818	6220	64,9	3000
25/4,2	6,9	1,1521	9296	100,3	3000
35/6,2	8,4	0,7774	13524	148	3000
50/8,0	9,6	0,5951	17112	195	3000
70/11	11,4	0,4218	24130	276	2000
70/72	15,4	0,4194	96826	755	2000
95/16	13,5	0,3007	33369	385	1500
95/141	19,8	0,3146	180775	1357	1500
120/19	15,2	0,2440	41521	471	2000
120/27	15,4	0,2531	49465	528	2000
150/19	16,8	0,2046	46307	554	2000
150/24	17,1	0,2039	52279	599	2000
150/34	17,5	0,2061	62643	675	2000
185/24	18,9	0,1540	58075	705	2000
185/29	18,8	0,1591	62055	728	2000
185/43	19,6	0,1559	77767	846	2000
185/128	23,1	0,1543	183816	1525	2000
205/27	19,8	0,1407	63740	774	2000
240/32	21,6	0,1182	75050	921	2000
240/39	21,6	0,1222	80895	952	2000
240/56	22,4	0,1197	98253	1106	2000
300/39	24,0	0,0958	90574	1132	2000
300/48	24,1	0,0978	100623	1186	2000
300/66	24,5	0,1000	117520	1313	2000
300/67	24,5	0,1000	126270	1323	2000
300/204	29,2	0,0968	284579	2428	2000
330/30	24,8	0,0861	88848	1152	2000
330/43	25,2	0,0869	103784	1255	2000
400/18	26,0	0,0758	85600	1199	1500
400/22	26,6	0,0733	95115	1261	1500
400/51	27,5	0,0733	120461	1490	1500
400/64	27,7	0,0741	129183	1572	1500
400/93	29,1	0,0711	173715	1851	1500
450/56	28,8	0,0665	131370	1640	1500
500/26	30,0	0,0575	112548	1592	1500
500/27	29,4	0,0600	112188	1537	1500
500/64	30,6	0,0588	148257	1852	1500
500/204	34,5	0,0580	319609	2979	1500
500/336	37,5	0,0588	466649	4005	1500
550/71	32,4	0,0526	166164	2076	1200
600/72	33,2	0,0498	183835	2170	1200
