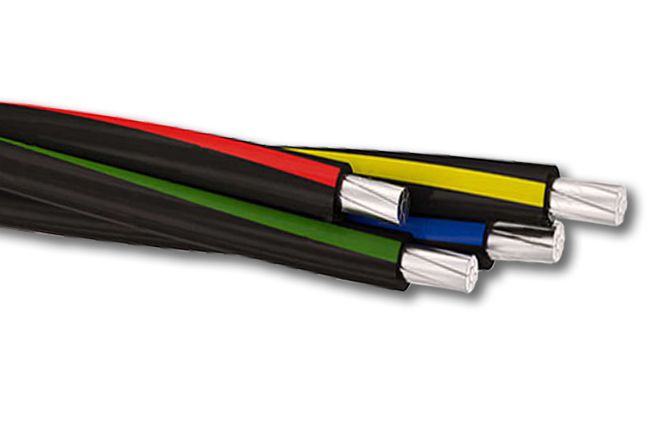

Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена
ГОСТ 31946-2012
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по гост15150
Провод марки СИП-4 предназначен для сетей на переменное напряжение до 0,66/1 кВ частотой 50 Гц.
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена
ГОСТ 31946-2012
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по гост15150
Провод марки СИП-4 предназначен для сетей на переменное напряжение до 0,66/1 кВ частотой 50 Гц.
-
Описание
Конструкция
Провод с уплотненными алюминиевыми жилами, изолированными светостабилизированным сшитым полиэтиленом без несущей нулевой жилы.
Технические характеристики
Вид климатического исполнения проводов УХЛ, категория размещения 1, 2 и 3 по ГОСТ 15150-69.
Провода стойки к воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м2±10%, в том числе плотности ультрафиолетовой части спектра 68 Вт/м2±25%.
Диапазон температур эксплуатации от -60°C до +50°C
Провода стойки к изгибу при температуре: -40°C
Прокладка и монтаж проводов должны проводиться при температуре окружающей среды не ниже: -20°C
Радиус изгиба при монтаже и установленного на опорах провода - не менее 10 расчётных диаметра провода
Допустимые усилия в нулевой несущей жиле при натяжении и в эксплуатации, не более: 45 Н/мм2
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать 90°C в нормальном режиме и 250°C — при коротком замыкании.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25°C скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые односекундные токи короткого замыкания:
Номинальное сечение токопроводящей жилы, мм2 Допустимый ток нагрузки, А, не более Допустимый ток односекундного
короткого замыкания, кА, не более16 100 1,5 25 130 2,3 35 160 3,2 50 195 4,6 70 240 6,5 95 300 8,8 120 340 10,9 150 380 13,2 185 436 16,5 240 515 22,0 -
Документы
Сертификат РЭК СИП.pdf6.6 Мб, 16 сентября в 14:10Сертификат соответствия СИП.pdf3.6 Мб, 16 сентября в 14:10
Конструкция
Провод с уплотненными алюминиевыми жилами, изолированными светостабилизированным сшитым полиэтиленом без несущей нулевой жилы.
Технические характеристики
Вид климатического исполнения проводов УХЛ, категория размещения 1, 2 и 3 по ГОСТ 15150-69.
Провода стойки к воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м2±10%, в том числе плотности ультрафиолетовой части спектра 68 Вт/м2±25%.
Диапазон температур эксплуатации от -60°C до +50°C
Провода стойки к изгибу при температуре: -40°C
Прокладка и монтаж проводов должны проводиться при температуре окружающей среды не ниже: -20°C
Радиус изгиба при монтаже и установленного на опорах провода - не менее 10 расчётных диаметра провода
Допустимые усилия в нулевой несущей жиле при натяжении и в эксплуатации, не более: 45 Н/мм2
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать 90°C в нормальном режиме и 250°C — при коротком замыкании.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25°C скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые односекундные токи короткого замыкания:
| Номинальное сечение токопроводящей жилы, мм2 | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 16 | 100 | 1,5 |
| 25 | 130 | 2,3 |
| 35 | 160 | 3,2 |
| 50 | 195 | 4,6 |
| 70 | 240 | 6,5 |
| 95 | 300 | 8,8 |
| 120 | 340 | 10,9 |
| 150 | 380 | 13,2 |
| 185 | 436 | 16,5 |
| 240 | 515 | 22,0 |
