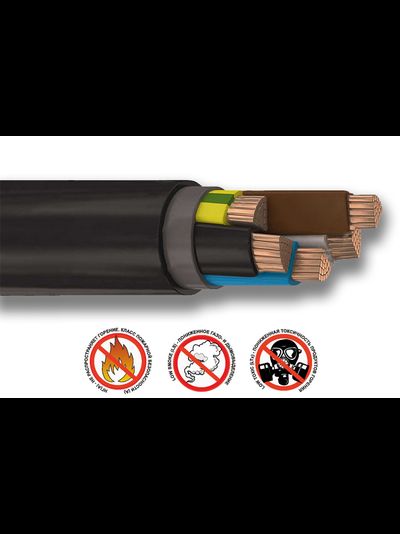

Кабель силовой с медной токопроводящей жилой с изоляцией и оболочкой из поливинилхлорида (ПВХ), не распространяющий горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
Кабель силовой с медной токопроводящей жилой с изоляцией и оболочкой из поливинилхлорида (ПВХ), не распространяющий горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, на напряжение 0,66-1кВ.
ГОСТ 31996-2012
Номинальное напряжение кабелей U0/U: 0,38/0,66 и 0,6/1
Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5
Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2
Номинальное сечение токопроводящих жил многожильных кабелей - не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66кВ - не более 50 мм2
-
Описание
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная
Внутренняя оболочка – из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная.
Оболочка – из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная.
.
Характеристики:
Диапазон температур эксплуатации от -50°С до 50°С Допустимый радиус изгиба одножильных кабелей не менее 10 наружных диаметров Допустимый радиус изгиба многожильных кабелей не менее 7,5 наружных диаметров Допустимые усилия при тяжении кабелей по трассе прокладки не более 50 Н/мм2 Требования пожарной безопасности не распространяют горение при групповой прокладке Дымообразование при горении и тлении кабеля в испытательной камере снижение светопроницаемости не более, чем на 50% Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: - изоляции не более 100 мг/г - наружной оболочки не более 80 мг/г - внутренней оболочки не более 50мг/г Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160°С Продолжительность короткого замыкания не более 5 секунд Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С Предельная температура нагрева жил по условиям не возгорания при коротком замыкании не более 350°С Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.1.2
-
Документы
Сертификат соответствия силовой кабель.pdf187.8 кб, 20 августа в 09:40
Общие требования:
Кабели изготавливаются соответствии с требованиями ГОСТ 31996-2012 и технических условий ТУ 3530-001-00958111-16.
Кабели соответствуют климатическим исполнениям УХЛ и Т, категории размещения 1, 5 по ГОСТ 15150.
Конструкция
Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция - из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная
Внутренняя оболочка – из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная.
Оболочка – из поливинилхлоридной композиции пониженной пожарной опасности, с пониженным выделением дыма и газа, низкотоксичная.
.
Характеристики:
| Диапазон температур эксплуатации | от -50°С до 50°С |
| Допустимый радиус изгиба одножильных кабелей | не менее 10 наружных диаметров |
| Допустимый радиус изгиба многожильных кабелей | не менее 7,5 наружных диаметров |
| Допустимые усилия при тяжении кабелей по трассе прокладки | не более 50 Н/мм2 |
| Требования пожарной безопасности | не распространяют горение при групповой прокладке |
| Дымообразование при горении и тлении кабеля в испытательной камере |
снижение светопроницаемости не более, чем на 50% |
| Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: | |
| - изоляции | не более 100 мг/г |
| - наружной оболочки | не более 80 мг/г |
| - внутренней оболочки | не более 50мг/г |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | не более 160°С |
| Продолжительность короткого замыкания | не более 5 секунд |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | не более 70°С |
| Допустимая температура нагрева жил кабелей в режиме перегрузки | не более 90°С |
| Предельная температура нагрева жил по условиям не возгорания при коротком замыкании | не более 350°С |
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1кВ номинальной частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.1.2
